Рівні масштабів

2.1. Рівні масштабу

Для дослідження різних за темами та середовищем рівнів, викристалізувалися відповідні найбільш „вдалі“ (точні) масштаби. Масштаби від 1:1 до 1:25 – для менших, нижніх рівнів (мікрорівні міста), від 1:50 до 1:250 ‒ та, за необхідності, 1:500 – для будівель та незабудованих ділянок (мезорівні міста) та масштаби від понад 1:500 до близько 1:10.000 для містобудівних та містопланувальних, урбаністичних рівнів (макрорівні міста). У регіональному та територіальному плануванні теж використовуються дрібніші масштаби. Для демонстрації ландшафтного середовища також використовують більші, вищі масштаби, щоб відобразити та охопити зв’язки на великій площі. Щоправда, неможливо встановити чітку відповідність між певними рівнями масштабу та „чисто-містобудівним“ плануванням, оскільки абсолютно всі рівні можуть відігравати різну роль в залежності від конкретної ситуації: наприклад, деталі замощення у масштабі 1:10 в громадському просторі чи обширні (візуальні) кріплення, які є важливими, наприклад, при будівництві башти. У реальному, збудованому та природному навколишньому середовищі зазвичай усе з усім пов’язане. Іще одним підґрунтям для вибору масштабу є величина досліджуваного архітектурно-планувального завдання; вона визначає необхідні рівні масштабу, які найкраще підходять до відповідної ситуації.

Більш докладну інформацію зі змістовими зауваженнями та прикладами Ви можете знайти у «Загальний вступний текст до всього модуля» в еКнизі МАБ „РОЗВІДКА“ - та в супровідних текстах в еКнизі частина-МАБ „Містобудування“ – ІI-ІІI.

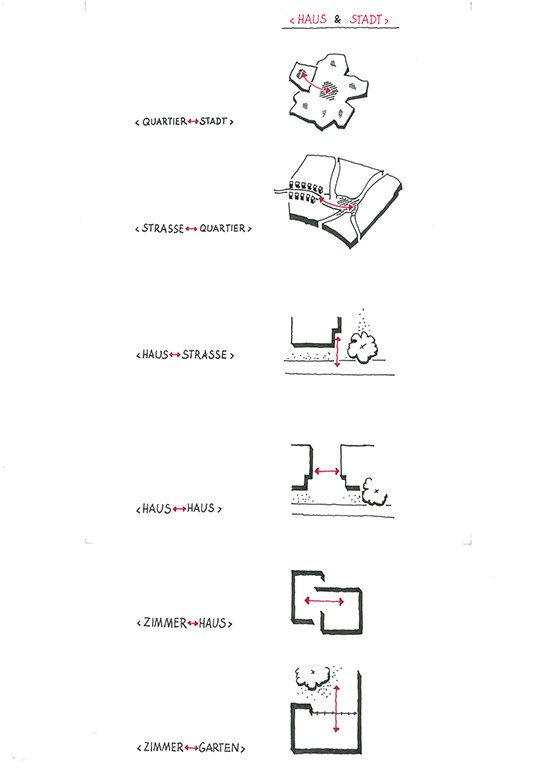

 Fig. : Рівні міста

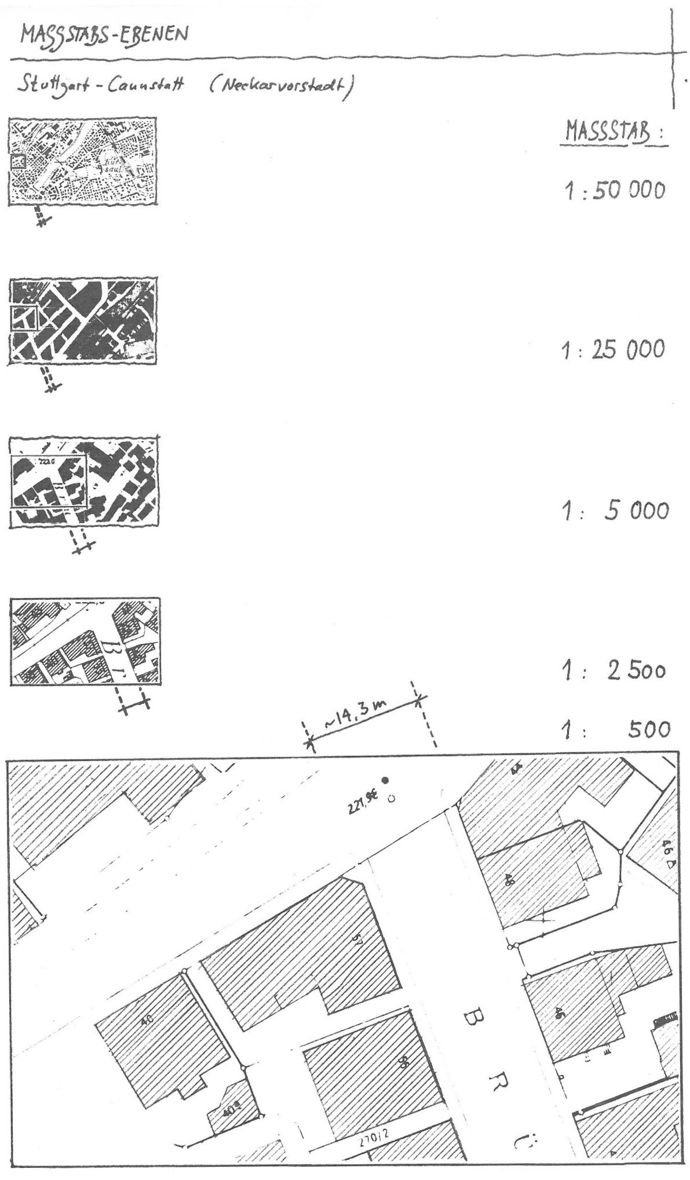

 Fig. 101: Рівні масштабів

З прагматичних та часових причин вище продемонстровані містобудівні рівні (див. обидва зображення) буде об’єднано в три групи:

Рівні дослідження: від малого до великого.... / „знизу вверх“

Об’єкт:	Будинок-Оточення Малий просторовий рівень (мікро)	Місце розташування - Навколишня місцевість Середній просторовий рівень (мезо)	Місце розташування на великій території Великий просторовий рівень урбаністичний (макро)
Рівні планування / Просторові категорії	МАФи (малі будівельні камені), будинок, вулиця	Вулиця, квартал, ареал міста	Ареал міста, частина міста, місто, ландшафт
традиційні масштаби*	1:5 - 250 (500)	1:250 - 1000	≥ 1:1000
Масштаби для виконання завдань	1:500	1:2500	1:10000

×

(*ПРИМІТКА: з дидактичних причин у 4-ох тренувальних завданнях використовуватимуться дещо вищі масштаби, ніж загальноприйняті!)
